با این علائم اختصاری سیم و کابل برق آشنا شوید.

سیم و کابل در زندگی ما نقش کلیدی دارند و انواع آن‌ها در اطراف ما قابل مشاهده است. استفاده‌ی درست از این محصولات وابسته به شناخت درست آن‌ها می باشد. یکی از مواردی که به تشخیص و تفکیک انواع سیم و کابل به ما کمک می‌کند، علائم و حروف اختصاری درج شده روی این محصولات است. ما در زندگی روزمره خود با علائم اختصاری متعددی روبه‌رو می‌شویم که هرکدام بیشتر از نام  اصلی به کار برده می‌شوند. این علائم اختصاری در حوزه‌ی سیم و کابل هم وجود دارند. شما قطعاً بسیاری از آن‌ها را بر روی محصولات دیده اید اما واقعاً معنای هرکدام چه چیزی است؟ برای یافتن جواب این سوال، در ادامه به توضیح هریک از علائم اختصاری سیم و کابل برق پرداخته ایم.

برای مشاوره در واتساپ و خرید انواع کابل همین جا کلیک کنید.

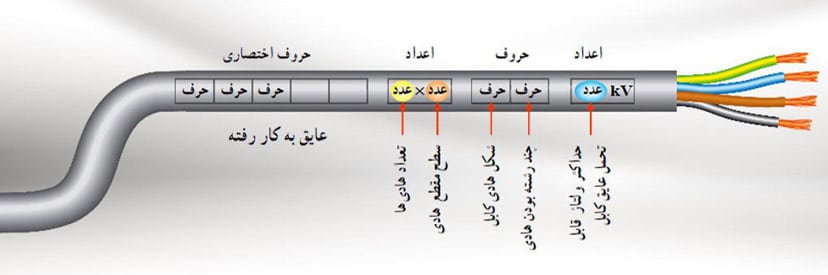

علائم اختصاری سیم و کابل برق

TFFN/THHN/THWN همگی به نوع عایق‌هایی که در ساخت معروف‌ترین سیم‌های برق ساختمانی به کار رفته اند، اشاره می‌کنند. این سه نوع سیم در منازل و ساختمان‌ها به کار می‌روند تا برق را از جعبه برق به سمت پریزها و لوازم شما هدایت کنند.

Thermoplastic عایق را تعریف می‌کند و Nylon نشان دهنده‌ی یک پوشش نایلونی است که روی عایق به منظور محافظت بیشتر وجود دارد. دو حرف میانی هم نشانده‌ی ماده‌ای ایست که سیم می‌تواند در برابرش مقاومت کند. مثلا H به گرما و W به آب اشاره دارد.

NM-B و UF-B این علائم اختصاری مخفف عبارتNon-Metallic و Underground Feeder می باشند. هردوی این کابل‌ها چندین سیم THHN/THWN هستند که در کنارهم قرار دارند تا چندین سیم به طور همزمان، جریان را عبور دهد. کابل های UFB فقط برای داخل بنا استفاده می‌شوند در صورتیکه UFB می‌تواند بدون نیاز به لوله‌ی کابل یا مجرا، زیر زمین نصب شود.

H نشان دهنده‌ی مقاومت سیم در برابر گرما است. این علامت نشان می‌دهد که محصول قادر به تحمل حرارت تا 75 درجه سانتی گراد است.

B – نوار بیرونی معمولا از شیشه است

Bell – سیم با ولتاژ پایین ، بدون استفاده از لاستیک، فقط دو لایه پنبه در جهت مخالف تابیده شده اند.

F – سیم فیکسچر، مقاومت تا 90 درجه سانتی گراد

FCC – هادی مسی مسطح، مناسب برای نصب زیر کف

FEP – عایق اتیلن پروپیلن فلوئور دار، دارای درجه حرارت بالای 194 درجه فارنهایت

L – ژاکت سربی

MI – کابل با عایق معدنی، محافظ فلزی. اکسید منیزیم، درجه حرارت 194 تا 482 درجه فارنهایت، استفاده در مکان‌های خشک و مرطوب، با پوشش خارجی مس یا فولاد آلیاژی.

MTW – مقاوم در برابر گرما، رطوبت و روغن. ترموپلاستیک بازدارنده‌ی شعله. در سیم کشی ماشین ابزار به کار می‌رود که اگر شرایط مرطوب باشد 140 درجه‌ی فارنهایت و در محیط‌های خشک 196 درجه‌ی فارنهایت.

O – ژاکت از جنس نئوپرن

Z – کابل دارای سیم پروفیلی

C – کابل دارای سیم نول

R – کابل دارای سیم گرد و یا مفتول فولادی که قلع اندود شده باشد

Y – غلاف با پوشش  PVC

برای مشاوره همین الان کلیک کنید.

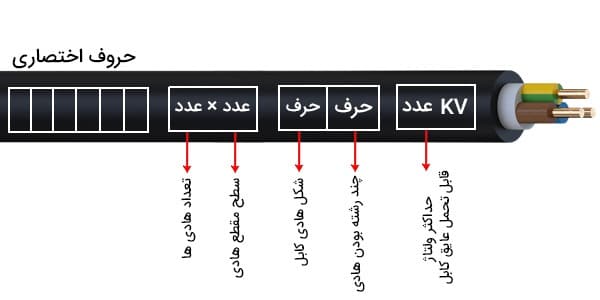

علائم اختصاری هادی کابل

علائم اختصاری عایق کابل

علائم  اختصاری زره (شیلد) کابل

نمایندگی فروش محصولات مابل مغان

دنیای سیم و کابل برق روز به روز درحال پیشرفت در ارائه‌ی محصولات جدید  مطابق استانداردهای جهانی است. در تهیه‌ی سیم و کابل برق باید به استاندارد علائم اختصاری درج شده روی محصول توجه کنید تا با آگاهی درست، خرید مطمئنی را انجام دهید. خوشبختانه فروشگاه پارس تکین با برندهای معتبر و شناخته شده‌ای همچون سیم و کابل مغان همکاری می‌کند و شما را در انتخاب محصول مورد نیاز خود  یاری خواهد کرد. برای کسب اطلاعات بیشتر با مشاورین ما در تماس باشید.
