کابل 30 کیلو ولت چیست؟ راهنمای جامع مشخصات فنی، ساختار، کاربردها و استانداردهای خرید

کابل ۳۰ کیلو ولت چیست؟  در شبکه‌های توزیع و انتقال نیروی الکتریکی مدرن، انتخاب تجهیزات باکیفیت و مطابق با استانداردهای بین‌المللی، ضامن پایداری شبکه و کاهش چشمگیر تلفات الکتریکی است. یکی از مهم‌ترین ارکان شبکه‌های ولتاژ متوسط (MV)، کابل ۳۰ کیلو ولت (30kV Cable) است. این کابل‌ها نقش شریان‌های حیاتی را در انتقال توان بالا میان پست‌های توزیع، صنایع سنگین، پتروشیمی‌ها، نیروگاه‌های تجدیدپذیر و زیرساخت‌های ریلی ایفا می‌کنند.

در این مقاله تخصصی از پارس تکین، به بررسی دقیق ساختار، متریال، استانداردهای بین‌المللی، نحوه سایزبندی، آزمون‌های کیفی و نکات طلایی خرید و نصب کابل ۳۰ کیلو ولت می‌پردازیم.

برای مشاوره در واتساپ و خرید انواع کابل همین جا کلیک کنید.

کابل ۳۰ کیلو ولت چیست؟ (تعریف و جایگاه در کلاس ولتاژی)

کابل ۳۰ کیلو ولت به نوعی از کابل‌های قدرت اطلاق می‌شود که برای کار در سطح ولتاژ نامی ۳۰ کیلو ولت (معمولاً با ولتاژ عملکردی ۱۸/۳۰ کیلو ولت یا نامی ۳۰ الی ۳۶ کیلو ولت) طراحی و ساخته شده است. این سطح ولتاژ در دسته کابل‌های فشار متوسط (Medium Voltage – MV) قرار می‌گیرد.

در استاندارد بین‌المللی IEC 60502-2، مشخصات ولتاژی به صورت U0/U(Um)U_0/U (U_m)U0​/U(Um​) تعریف می‌شود:

• U0U_0U0​ (ولتاژ فاز به زمین): معادل 18 کیلو ولت
• $U$ (ولتاژ فاز به فاز نامی): معادل 30 کیلو ولت
• UmU_mUm​ (حداکثر ولتاژ کاری مجاز فاز به فاز): معادل 36 کیلو ولت

این کلاس ولتاژی انعطاف‌پذیری فوق‌العاده‌ای را در انتقال حجم قابل‌توجهی از انرژی الکتریکی در فواصل متوسط به ارمغان می‌آورد و نیاز به ترانسفورماتورهای متعدد با اتلاف توان بالا را کاهش می‌دهد.

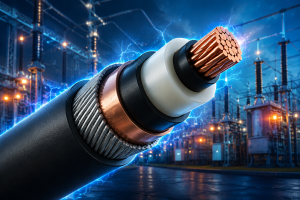

 لایه‌بندی و ساختار مهندسی کابل ۳۰ کیلو ولت

ساختار یک کابل ۳۰ کیلوولت به دلیل حضور میدان‌های الکتریکی بسیار قوی، تفاوت فاحشی با کابل‌های فشار ضعیف دارد. این کابل‌ها متشکل از لایه‌های متوالی هستند که هر یک وظیفه الکتریکی یا مکانیکی خاصی را برعهده دارند:

[ هادی (مس/آلومینیوم) ]
       ↓
[ لایه نیمه‌هادی روی هادی (Conductor Screen) ]
       ↓
[ عایق اصلی (XLPE یا EPR) ]
       ↓
[ لایه نیمه‌هادی روی عایق (Insulation Screen) ]
       ↓
[ شیلد فلزی / اسکرین فلزی (نوار یا سیم مسی) ]
       ↓
[ لایه فیلر / پرکننده یا غلاف داخلی (Bedding) ]
       ↓
[ زره / آرمور مکانیکی (در صورت نیاز - STA یا SWA) ]
       ↓
[ روکش نهایی بیرونی (Outer Sheath - PVC / PE / LSZH) ]

شرح عملکرد اجزای کابل:

1. هادی (Conductor): معمولاً از جنس مس خالص آنیل‌شده (Cu) یا آلومینیوم (Al) به صورت مفتولی فشرده کلاس ۲ ساخته می‌شود تا مقاومت الکتریکی را حداقل کرده و از ایجاد لبه‌های تیز جلوگیری نماید.
2. لایه نیمه‌هادی داخلی (Inner Semi-conductive Screen): لایه‌ای اکسترود شده بر روی هادی برای یکنواخت‌سازی میدان الکتریکی و حذف فضای خالی میان رشته‌های هادی و عایق.
3. عایق اصلی (Main Insulation): معمولاً پلی‌اتیلن شبکه‌ای‌شده (XLPE) یا لاستیک اتیلن پروپیلن (EPR). این لایه توانایی تحمل تنش دی‌الکتریک بیش از $30\text{ kV}$ را داراست.
4. لایه نیمه‌هادی خارجی (Outer Semi-conductive Screen): میدان الکتریکی اطراف عایق را متقارن کرده و پیوستگی الکتریکی را تا شیلد فلزی حفظ می‌کند.
5. شیلد فلزی (Metallic Screen): شامل رشته‌ها یا نوار مسی که جریان‌های شارژ خازنی و جریان‌های اتصال کوتاه زمین را با ایمنی بالا هدایت می‌کند.
6. زره فلزی (Armour): در پروژه‌های دفن مستقیم در زمین یا مکان‌هایی با خطر آسیب مکانیکی، از زره فولادی نواری (STA) یا سیم مفتولی (SWA / AWA) استفاده می‌شود.
7. روکش بیرونی (Outer Sheath): محافظت در برابر رطوبت، اشعه ماوراءبنفش (UV)، مواد شیمیایی و سایش فیزیکی.

جدول مقایسه مشخصات فنی هادی مسی در برابر آلومینیومی (30kV)

انواع کابل ۳۰ کیلو ولت بر اساس ساختار و طراحی

کابل‌های ۳۰ کیلوولت به مدل‌های متعددی طبقه‌بندی می‌شوند:

• تک‌رشته (Single Core): ایده‌آل برای جریان‌های بالا و فواصل کوتاه تا متوسط در پست‌های توزیع برق به دلیل دفع حرارتی بهتر و انعطاف‌پذیری در سرکابل‌زنی.
• سه‌رشته (Three Core): جمع‌وجور و مناسب برای دفن مستقیم در ترانشه یا سینی‌کابل، نیاز به فضای ترانشه کمتر.
• بدون زره (NA2XSY / N2XSY): کاربرد در لوله‌ها، سینی‌های کابل و محیط‌های مسقف یا حفاظت‌شده.
• زره‌دار (N2XRY / N2XSEYBY / NA2XSEYBY): مناسب دفن مستقیم در زمین، مناطق سنگلاخی و محیط‌های صنعتی خشن با تنش‌های فیزیکی بالا.
• ضد آب (Water-blocked): مجهز به نوارهای جاذب رطوبت (Water Swellable Tape) به منظور جلوگیری از نفوذ طولی آب در محیط‌های باتلاقی یا ساحلی.

استانداردهای مرجع بین‌المللی و ملی در طراحی کابل ۳۰ کیلو ولت

کیفیت عملکرد کابل در سطح ولتاژ متوسط به رعایت دقیق استانداردهای تدوین‌شده جهانی وابسته است. کوچک‌ترین نقص در ضخامت عایق، خلوص هادی یا کنترل تخلیه جزئی (Partial Discharge) می‌تواند منجر به شکست عایقی (Breakdown) و حوادث جبران‌ناپذیر در شبکه شود.

مهم‌ترین مراجع استاندارد عبارتند از:

• استاندارد IEC 60502-2: جامع‌ترین استاندارد بین‌المللی برای کابل‌های قدرت اکسترودشده از ولتاژ $6\text{ kV}$ تا $30\text{ kV}$ (Um=36 kVU_m=36\text{ kV}Um​=36 kV).
• استاندارد DIN VDE 0276-620: استاندارد سخت‌گیرانه صنعتی آلمان برای سیستم‌های توزیع ولتاژ متوسط.
• استاندارد BS 6622 / BS 7835: استانداردهای بریتانیایی حاکم بر طراحی، ساخت و آزمون کابل‌های تک‌رشته و سه‌رشته زره‌دار و بدون زره.
• استاندارد ملی ISIRI 3569-2: مرجع رسمی استاندارد ایران برگرفته از IEC برای کابل‌های قدرت فشار متوسط.
• استاندارد CENELEC HD 620 S2: استاندارد یکپارچه اتحادیه اروپا در تضمین کیفیت ساخت و آزمون کابل‌های فشار متوسط.

 جدول مشخصات فنی، سایزبندی و جریان مجاز (Current Carrying Capacity)

انتخاب سایز هادی در کابل ۳۰ کیلوولت به دو فاکتور حیاتی جریان نامی بار و جریان اتصال کوتاه (Short-Circuit Current) در طول زمان قطع رله بستگی دارد.

جدول زیر جریان مجاز تخمینی برای کابل‌های $18/30(36)\text{ kV}$ با عایق XLPE در شرایط استاندارد (دمای محیط 30∘C30^\circ\text{C}30∘C در هوا و 20∘C20^\circ\text{C}20∘C در خاک با مقاومت حرارتی خاک $1.0\text{ K}\cdot \text{m/W}$) را نشان می‌دهد:

 کاربردهای کابل ۳۰ کیلو ولت در زیرساخت‌ها و صنایع

سطح ولتاژ ۳۰ کیلوولت به دلیل انتقال بهینه توان در فواصل طولانی و کاهش تلفات مقاومتی (I2RI^2RI2R)، کاربردهای استراتژیک متعددی دارد:

۱. پست‌های فوق‌توزیع و انتقال نیرو

اتصال فیدرهای خروجی ترانسفورماتورهای کاهنده به باسبارها و تابلوهای کلیدخانه ولتاژ متوسط (GIS و AIS) با استفاده از کابل‌های تک‌رشته انعطاف‌پذیر با شیلد مس بالا.

۲. مزارع انرژی تجدیدپذیر (نیروگاه‌های خورشیدی و بادی)

جمع‌آوری توان تولیدی اینورترهای مرکزی یا توربین‌های بادی و هدایت آن به سوی پست اصلی تبدیل ولتاژ نیروگاه. استفاده از کابل‌های مقاوم در برابر رطوبت و اشعه UV در این بخش بسیار حیاتی است.

۳. صنایع سنگین، معادن، فولاد و پتروشیمی

تأمین انرژی مصرف‌کننده‌های سنگین نظیر الکتروموتورهای ولتاژ بالا، کوره‌های قوس الکتریکی و کمپرسورهای گازی غول‌پیکر. در این محیط‌ها بیشتر از کابل‌های ضد حریق، ضد روغن و زره‌دار استفاده می‌شود.

۴. سیستم‌های ریلی، مترو و قطارهای برقی

تغذیه پست‌های کشش (Traction Substation) در خطوط مترو و راه‌آهن شهری جهت انتقال پیوسته توان الکتریکی با ضریب اطمینان بالا.

فرمول‌ها و محاسبات فنی کابل ۳۰ کیلو ولت

در طراحی مهندسی خطوط کابلی ۳۰ کیلو ولت، انجام سه محاسبه کلیدی ضروری است:

الف) محاسبه افت ولتاژ ($\Delta V$)

برای خطوط سه فاز متقارن، افت ولتاژ از رابطه زیر به دست می‌آید:

ΔV=3×I×L×(Rcos⁡ϕ+Xsin⁡ϕ)\Delta V = \sqrt{3} \times I \times L \times (R \cos\phi + X \sin\phi)ΔV=3​×I×L×(Rcosϕ+Xsinϕ)

که در آن:

• $I$: جریان بار بر حسب آمپر ($\text{A}$)
• $L$: طول کابل بر حسب کیلومتر ($\text{km}$)
• $R$: مقاومت اهمی کابل در دمای کاری ($\Omega /\text{km}$)
• $X$: راکتانس سلفی کابل ($\Omega /\text{km}$)
• $\cos \varphi$: ضریب توان بار

ب) محاسبه استقامت اتصال کوتاه هادی (IscI_{sc}Isc​)

طبق فرمول استاندارد IEC:

Isc=k×StI_{sc} = \frac{k \times S}{\sqrt{t}}Isc​=t​k×S​

• $S$: سطح مقطع هادی بر حسب mm2\text{mm}^2mm2
• $t$: زمان تداوم اتصال کوتاه بر حسب ثانیه (معمولاً $1\text{ s}$ یا $0.5\text{ s}$)
• $k$: ضریب ثابت جنس هادی ($k=143$ برای مس و $k=94$ برای آلومینیوم با عایق XLPE)

 آزمون‌های استاندارد و کنترل کیفیت کابل ۳۰ کیلو ولت (Testing & Inspection)

به دلیل سطح ولتاژ بالا و خطرات ناشی از شکست عایقی، تمامی کابل‌های ۳۰ کیلو ولت باید مطابق با الزامات IEC 60502-2 و IEC 60811 تحت آزمون‌های دقیق آزمایشگاهی و کارخانه‌ای قرار گیرند. این آزمون‌ها در ۳ سطح طبقه‌بندی می‌شوند:

                  ┌─────────────────────────────────────────┐
                  │      رده‌بندی آزمون‌های کابل 30kV        │
                  └────────────────────┬────────────────────┘
          ┌────────────────────────────┼────────────────────────────┐
          ▼                            ▼                            ▼
┌───────────────────┐        ┌───────────────────┐        ┌───────────────────┐
│ Routine Tests     │        │ Sample Tests      │        │ Type Tests        │
│ (آزمون‌های جاری/۱۰۰٪)│        │ (آزمون‌های نمونه‌ای)│        │ (آزمون‌های تایپ)  │
└───────────────────┘        └───────────────────┘        └───────────────────┘

۱. آزمون‌های جاری (Routine Tests)

روی تمام طول هر قرقره تولیدی در کارخانه انجام می‌شود:

• تست مقاومت اهمی هادی (Conductor Resistance Test): بررسی میزان خلوص و هدایت الکتریکی مس یا آلومینیوم طبق استاندارد IEC 60228.
• تست ولتاژ بالا (High Voltage Test): اعمال ولتاژ AC معادل 3.5×U03.5 \times U_03.5×U0​ (حدود ۶۳ کیلو ولت به مدت ۵ دقیقه) جهت اطمینان از عدم شکست عایقی.
• تست تخلیه جزئی (Partial Discharge Measurement): اندازه‌گیری میزان تخلیه الکتریکی در داخل حباب‌ها یا ناخالصی‌های عایق؛ میزان تخلیه در ولتاژ 1.73×U01.73 \times U_01.73×U0​ نباید از 5 پیکوکولن (5 pC) تجاوز کند.

۲. آزمون‌های نمونه‌ای (Sample Tests)

روی نمونه‌هایی از کابل بر اساس بچ تولیدی انجام می‌گیرد:

• بررسی ضخامت عایق و روکش (Conductor & Sheath Thickness).
• تست خمش در دمای پایین (Cold Bend Test).
• تست مقاومت در برابر پیری حرارتی (Thermal Ageing).
• آزمون Hot Set Test برای بررسی میزان شبکه‌ای‌شدن (Cross-linking) عایق XLPE (میزان کشش تحت بار و کرنش دائمی).

۳. آزمون‌های تایپ (Type Tests)

جهت اعطای گواهینامه کیفی خط تولید بر روی طرح کابل انجام می‌شود:

• تست ضربه صاعقه (Lightning Impulse Voltage Test): اعمال پالس ولتاژ معادل 170 کیلو ولت طبق کلاس $30\text{ kV}$.
• تست چرخه حرارتی (Thermal Cycling Test) و پایداری شیمیایی مواد در برابر رطوبت و روغن‌ها.

ملحقات ضروری: سرکابل و مفصل کابل ۳۰ کیلو ولت (Accessories)

نقطه اتصال و ترمینیشن کابل‌های ولتاژ متوسط همواره حساس‌ترین گلوگاه خط انتقال است. در ولتاژ ۳۰ کیلو ولت، قطع لایه نیمه‌هادی بیرونی باعث افزایش تصاعدی تمرکز میدان الکتریکی در لبه برش (Stress Concentration) می‌شود.

               تمرکز شدید میدان الکتریکی (نقطه حساس)
                               │
                               ▼
[ هادی ]──[ عایق XLPE ]──[ لایه نیمه‌هادی ]──[ شیلد مس ]
             ▲
             │
   (نصب کنترل‌کننده تنش / Stress Relief Tube الزامی است)

 راهنمای گام‌به‌گام خرید کابل ۳۰ کیلو ولت از پارس تکین

هنگام استعلام قیمت و سفارش کابل ۳۰ کیلو ولت در پروژه‌های صنعتی و پیمانکاری، در نظر داشتن فاکتورهای زیر از تحمیل هزینه‌های مازاد و خرید نادرست جلوگیری می‌کند:

1. انتخاب جنس هادی (Cu در برابر Al): در فضاهای محدود، پست‌های سرپوشیده و مناطقی با افت ولتاژ بحرانی هادی مسی، و در فواصل طولانی و پروژه‌های مزارع خورشیدی با متراژ کابل‌کشی بالا، هادی آلومینیومی گزینه‌ای مقرون‌به‌صرفه است.
2. بررسی کلاس آرمور و حفاظت فیزیکی: اگر کابل مستقیماً در زیر خاک یا بتن دفن می‌شود، کابل با زره سیمی (SWA) یا نواری (STA) انتخاب شود تا در برابر نشست خاک و حملات جوندگان محافظت شود.
3. الزامات زیست‌محیطی و آتش‌نشانی: در فضاهای مسقف، تونل‌های مترو و پتروشیمی‌ها، انتخاب روکش LSZH (کم‌دود و بدون هالوژن) و نسوز جهت ایمنی نفرات ضروری است.
4. تأییدیه توانیر و وندورلیست‌های معتبر: اطمینان حاصل کنید کابل خریداری‌شده دارای تأییدیه رسمی پژوهشگاه نیرو، استاندارد ISIRI و در وندورلیست‌های کارفرما (نفت، گاز، پتروشیمی و توزیع برق) باشد.

 سوالات متداول درباره کابل ۳۰ کیلو ولت (FAQ)

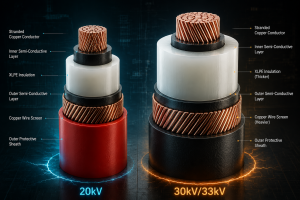

۱. تفاوت کابل ۲۰ کیلو ولت با کابل ۳۰ کیلو ولت در چیست؟

تفاوت اصلی در ضخامت لایه عایق (XLPE)، ولتاژ ضربه مجاز و کلاس عایقی است. کابل ۲۰ کیلوولت دارای ولتاژ نامی $12/20(24)\text{ kV}$ است، در حالی که کابل ۳۰ کیلوولت برای سطح ولتاژ $18/30(36)\text{ kV}$ طراحی شده و ضخامت عایق آن به صورت استاندارد حداقل ۸ میلی‌متر است تا میدان الکتریکی قوی‌تر را مهار کند.

۲. چرا در کابل‌های ۳۰ کیلو ولت از دو لایه نیمه‌هادی (اسکرین) استفاده می‌شود؟

به دلیل ولتاژ بسیار بالا، هرگونه فاصله هوایی بسیار ریز بین هادی و عایق یا عایق و شیلد دچار تخلیه کرونایی و در نتیجه سوختگی عایق می‌شود. لایه‌های نیمه‌هادی باعث یکنواختی کامل میدان الکتریکی شعاعی و پیوستگی خطوط میدان می‌شوند.

۳. کابل تک‌رشته ۳۰ کیلو ولت بهتر است یا سه‌رشته؟

کابل‌های تک‌رشته برای فواصل کوتاه در پست‌ها، جریان‌های عبوری سنگین و زوایای خمش منعطف مناسب‌ترند. کابل‌های سه‌رشته برای خطوط توزیع طولانی دفن مستقیم ایده‌آل هستند، زیرا حفر ترانشه باریک‌تری نیاز داشته و میدان مغناطیسی آن‌ها به دلیل تعادل سه فاز تا حد زیادی خنثی می‌شود.

۴. حداقل شعاع خمش مجاز (Bending Radius) کابل ۳۰ کیلو ولت چقدر است؟

طبق استاندارد، برای کابل‌های تک‌رشته بدون زره حداقل ۱۵ برابر قطر خارجی کابل ($15\times D$) و برای کابل‌های زره‌دار یا سه‌رشته بین ۱۲ تا ۲۰ برابر قطر خارجی کابل در نظر گرفته می‌شود تا به عایق XLPE آسیبی نرسد.

۵. کاربرد شیلد نواری و سیم مسی در کابل ۳۰ کیلو ولت چیست؟

شیلد مسی دو وظیفه حیاتی دارد: ۱) هدایت جریان‌های شارژ خازنی به زمین در شرایط عادی، ۲) ایجاد مسیر ایمن برای عبور جریان اتصال کوتاه تک‌فاز به زمین به سمت رله‌های حفاظتی بدون افزایش دمای خطرناک در بدنه کابل.

۶. آیا می‌توان از کابل آلومینیومی به جای کابل مسی ۳۰ کیلو ولت استفاده کرد؟

بله؛ با ارتقای سطح مقطع به اندازه ۱ الی ۲ پله بالاتر (برای جبران رسانایی ۶۱ درصدی آلومینیوم نسبت به مس) می‌توان از کابل آلومینیومی با قیمت اقتصادی‌تر در متراژهای طولانی استفاده نمود.

۷. عوامل اصلی تخریب زودرس عایق کابل ۳۰ کیلو ولت چیست؟

عوامل مخرب اصلی عبارتند از: نفوذ رطوبت و پدیده درختچه‌ای شدن آب (Water Treeing)، دمای کاری بالاتر از حد مجاز هادی (اضافه‌بار مداوم بالای 90∘C90^\circ\text{C}90∘C)، آسیب‌های فیزیکی در حین کابل‌کشی و اجرای غیراصولی و ناتراز سرکابل‌ها.

جمع‌بندی کابل 30 کیلو ولت چیست؟

کابل ۳۰ کیلو ولت به عنوان یکی از پایدارترین و کارآمدترین خطوط انتقال فشار متوسط، شریان حیاتی انتقال انرژی در صنایع بالادستی، نیروگاه‌های انرژی پاک و شبکه‌های توزیع فوق‌توزیع به شمار می‌رود. ساختار چندلایه مهندسی‌شده، عایق XLPE با پیوندهای پایدار و شیلدهای کنترل میدان الکتریکی، همگی تضمین‌کننده بهره‌برداری پیوسته بدون قطعی هستند.
