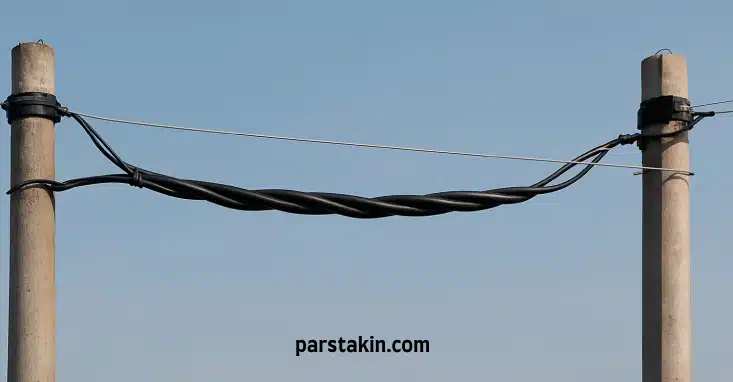

مشخصات فنی کابل خودنگهدار فشار ضعیف (ABC) چیست؟ آیا به دنبال کابل مناسب برای پروژه‌های برقی خود هستید؟ کابل‌های خودنگهدار فشار ضعیف (ABC) یکی از بهترین گزینه‌ها هستند که به شما این امکان را می‌دهند تا با اطمینان و امنیت بیشتری انرژی را منتقل کنید.
در این مقاله به صورت جامع به مشخصات فنی کابل خودنگهدار فشار ضعیف، انواع، استانداردها و نکات نصب و خرید این کابل‌ها خواهیم پرداخت. از مزایای استفاده از کابل ABC گرفته تا جدول سایز کابل‌های مختلف، اطلاعات لازم را در اختیارتان قرار خواهیم داد.
پس اگر می‌خواهید درک عمیق‌تری از کابل‌های خودنگهدار فشار ضعیف داشته باشید و تصمیم بهینه‌ای بگیرید، با ما همراه باشید.
تعریف کابل خودنگهدار فشار ضعیف (ABC)
کابل خودنگهدار فشار ضعیف یا ABC، نوعی کابل برق است که به گونه‌ای طراحی شده تا خود را به صورت معلق بین تیرهای هوایی نصب کند و نیازی به تجهیزات نگهدارنده اضافی نداشته باشد. این کابل‌ها عموماً در شبکه‌های توزیع برق فشار ضعیف برای انتقال جریان الکتریکی به مصرف‌کنندگان نهایی کاربرد دارند و به دلیل ساختار خاص خود، از نظر ایمنی، نصب و نگهداری مزایای متعددی دارند.
ویژگی‌های اصلی کابل خودنگهدار
این کابل‌ها دارای چند ویژگی کلیدی هستند که آنها را از سیم‌های معمولی متمایز می‌کند:
- ساختار چندلایه: هادی مرکزی و عایق‌های چندلایه که مقاومت مکانیکی و الکتریکی را افزایش می‌دهد.
- عایق مقاوم در برابر شرایط محیطی: این کابل‌ها دارای روکشی از جنس پلیمر مقاوم هستند که در برابر خوردگی، رطوبت و نور خورشید بسیار پایدار است.
- قابلیت نصب آسان: به دلیل سبک بودن و خاصیت خودنگهداری کابل، نصب سریع و بدون نیاز به تجهیزات سنگین امکان‌پذیر است.
ساختار و اجزای تشکیل‌دهنده کابل ABC
کابل‌های خودنگهدار متشکل از چند هادی مسی یا آلومینیومی هستند که به دور یک هادی فلزی مرکزی یا طناب فولادی پیچیده شده‌اند. هادی مرکزی بار مکانیکی کابل را تحمل می‌کند و هادی‌های جریان برق به دور آن قرار گرفته‌اند. این ساختار باعث افزایش مقاومت مکانیکی و کاهش احتمال آسیب در هنگام باد شدید یا بار برف و یخ می‌شود.
مزایای استفاده از کابل خودنگهدار فشار ضعیف
کابل‌های ABC به دلیل ویژگی‌های منحصر به فردشان، در پروژه‌های مختلف به صورت گسترده استفاده می‌شوند. مهم‌ترین مزایا عبارت‌اند از:
- کاهش هزینه‌های نصب و نگهداری به دلیل حذف نیاز به سیم نگهدارنده و تجهیزات اضافی
- افزایش ایمنی به واسطه جلوگیری از برق‌گرفتگی و کم شدن احتمال قطعی برق
- افزایش دوام و طول عمر شبکه برق‌رسانی در شرایط محیطی سخت
- کاهش خطرات ناشی از تماس با درختان یا سایر موانع به خاطر فاصله مناسب کابل از زمین
کاربردهای معمول کابل خودنگهدار فشار ضعیف
این نوع کابل‌ها بیشتر در موارد زیر به کار می‌روند:
- توزیع برق در مناطق شهری و روستایی
- اتصال مشترکین به شبکه برق بدون نیاز به دکل‌های بزرگ
- مناطق با شرایط آب و هوایی دشوار که نصب کابل زمینی ممکن نیست
- پروژه‌های به‌روزرسانی شبکه‌های قدیمی برای افزایش ایمنی و بهره‌وری
ساختار هادی‌های کابل خودنگهدار فشار ضعیف
کابل خودنگهدار فشار ضعیف متشکل از چند هادی اصلی است که معمولاً از آلومینیوم یا مس ساخته می‌شوند. این هادی‌ها به صورت متحدالمرکز یا پیچیده شده به دور یک هادی مرکزی نگهدار قرار می‌گیرند که وظیفه تحمل بار مکانیکی کابل را بر عهده دارد. هادی مرکزی معمولاً از فولاد یا جنس مشابه مقاوم تشکیل شده است که موجب افزایش استحکام کششی کابل می‌گردد و در برابر کشش‌های ناشی از باد، بار برف و یخ مقاوم است.
عایق و پوشش حفاظتی کابل ABC
هر یک از هادی‌های کابل خودنگهدار با لایه‌ای از عایق مقاوم به حرارت، رطوبت و اشعه فرابنفش پوشانده می‌شوند که به طور معمول از جنس پلی‌اتیلن کراسلینک (XLPE) یا پلیمرهای مشابه با دوام بالا است. این عایق از نفوذ آب جلوگیری کرده و مقاومت الکتریکی هادی‌ها را حفظ می‌کند. علاوه بر این، یک روکش خارجی از جنس پلیمر خاص روی کل کابل کشیده شده که مقاومت مکانیکی و پایداری محیطی کابل را افزایش می‌دهد.
سیم نگهدار (آرمور) و نقش آن در حفظ کابل
در کابل‌های ABC، هادی مرکزی که گاهی به آن سیم نگهدار نیز گفته می‌شود، نقش اصلی در تحمل کشش و وزن کابل بین تیرهای روشنایی یا دکل‌ها دارد. این هادی معمولاً از فولاد گالوانیزه است که نه تنها استحکام بالایی دارد بلکه مقاوم به خوردگی است. این ساختار باعث می‌شود بدون نیاز به تجهیزات نگهدارنده اضافی، کابل در ارتفاع معین و امن قرار گیرد و در برابر نیروهای محیطی مانند باد مقاوم باشد.
لایه‌های محافظ اضافی و نقش آنها در دوام کابل
علاوه بر عایق هادی و روکش اصلی، کابل خودنگهدار فشار ضعیف ممکن است دارای لایه‌هایی از مواد ضد اشعه یووی و ضد حشرات باشد تا عمر مفید کابل در شرایط محیطی سخت افزایش یابد. این لایه‌ها از خراب شدن عایق و نفوذ عوامل محیطی جلوگیری می‌کنند که در نتیجه باعث کاهش خرابی و قطعی برق می‌گردد.
جدول مقایسه اجزای اصلی کابل خودنگهدار فشار ضعیف
| جزء کابل | جنس معمول | وظیفه اصلی | ویژگی کلیدی |
|---|---|---|---|
| هادی مرکزی نگهدار | فولاد گالوانیزه | تحمل بار مکانیکی و کشش | استحکام کششی و مقاومت در برابر خوردگی |
| هادی جریان برق | آلومینیوم یا مس | انتقال جریان الکتریکی | هدایت الکتریکی بالا و مقاومت الکتریکی کم |
| عایق هادی | XLPE یا پلیمرهای مشابه | عایق‌بندی و محافظت هادی | مقاومت در برابر حرارت، رطوبت و اشعه UV |
| روکش خارجی | پلیمر مقاوم | محافظت کلی کابل | دوام مکانیکی و مقاومت محیطی بالا |
طبقه‌بندی کابل‌های خودنگهدار فشار ضعیف بر اساس فاز
کابل‌های خودنگهدار فشار ضعیف به دو دسته اصلی تک‌فاز و سه‌فاز تقسیم می‌شوند که هر کدام برای مصارف و شرایط خاصی طراحی شده‌اند. کابل‌های تک‌فاز معمولاً برای تامین برق مشترکین با بارهای کمتر و سیستم‌های روشنایی کاربرد دارند، در حالی که کابل‌های سه‌فاز برای انتقال قدرت بیشتر و در شبکه‌های توزیع اصلی به کار می‌روند. انتخاب صحیح نوع کابل با توجه به نیاز مصرف، ظرفیت بار و شرایط محیطی تأثیر مستقیم روی کارایی و طول عمر سیستم دارد.
ویژگی‌های کابل خودنگهدار تک‌فاز
کابل‌های تک‌فاز با داشتن یک هادی برق و یک هادی نگهدار مرکزی، ساده‌ترین ساختار فنی را دارند. این کابل‌ها معمولاً شامل یک رشته هادی آلومینیومی عایق‌دار و یک هادی فولادی برای تحمل بار مکانیکی هستند. به دلیل حجم کمتر جریان عبوری و بار عرضی کمتر کابل، نصب آنها ساده‌تر و هزینه کلی پروژه کاهش می‌یابد. در مواردی مانند برق‌رسانی به منازل مسکونی یا واحدهای کوچک صنعتی این کابل‌ها گزینه‌ای اقتصادی و کاربردی محسوب می‌شوند.
مزایا و کاربردهای کابل خودنگهدار سه‌فاز
کابل‌های خودنگهدار سه‌فاز دارای سه هادی برق جداگانه به همراه یک هادی نگهدار مرکزی هستند که امکان انتقال توان بیشتر و متعادل را فراهم می‌کنند. این نوع کابل‌ها در پروژه‌های صنعتی، کشاورزی و شبکه‌های توزیع شهری که بارهای بزرگ‌تر و متغیر وجود دارد کاربرد وسیعی دارند. یکی از مزایای این کابل‌ها، کاهش افت ولتاژ، افزایش بهره‌وری انتقال و قابلیت تحمل شرایط جوی سخت است.
مقایسه ویژگی‌های کابل‌های تک‌فاز و سه‌فاز
| ویژگی | کابل خودنگهدار تک‌فاز | کابل خودنگهدار سه‌فاز |
|---|---|---|
| تعداد هادی‌های برق | ۱ | ۳ |
| ظرفیت انتقال برق | پایین‌تر، مناسب بارهای سبک | بالاتر، مناسب بارهای سنگین صنعتی و شهری |
| پیچیدگی نصب | ساده‌تر و سریع‌تر | نیازمند دقت بالا برای چیدمان هادی‌ها |
| کاربردهای رایج | مصرف خانگی، روشنایی‌ها، بارهای کوچک | تحویل نیرو به صنایع، کشاورزی و شبکه‌های بزرگ |
| قیمت کلی پروژه | کمتر به دلیل ساده بودن ساختار | بیشتر اما بازدهی و عمر مفید بالاتر |
نکات کلیدی در انتخاب نوع کابل
برای انتخاب بهترین نوع کابل خودنگهدار فشار ضعیف، باید به مواردی مانند مقدار بار مصرفی، تعداد فازهای مورد نیاز، شرایط محیطی (مانند باد، بارش و دمای هوا) و هزینه کلی پروژه توجه کرد. به عنوان مثال، در مناطق شهری با نیاز به برق سه فاز و تجهیزات صنعتی، کابل سه‌فاز عملکرد مناسبی خواهد داشت، در حالی که برای تامین برق منازل ویلایی در مناطق روستایی، نمونه تک‌فاز بهینه است. همچنین تحلیل پروژه با مشاوره فنی و شناخت ویژگی‌های کابل‌های تولیدی برندهای معتبر مانند پارس تکین، می‌تواند انتخاب را دقیق‌تر و مطمئن‌تر کند.
ولتاژ استاندارد کابل‌های خودنگهدار فشار ضعیف
کابل‌های خودنگهدار فشار ضعیف معمولاً برای ولتاژهای تا ۶۰۰ ولت طراحی می‌شوند، که این مقدار برای تامین برق مشترکین و شبکه‌های توزیع شهری کافی است. استانداردسازی ولتاژ باعث می‌شود این کابل‌ها به راحتی در سیستم‌های مختلف برق‌رسانی استفاده شوند و با تجهیزات حفاظتی و قطع‌کننده‌های جریان متداول سازگار باشند.
جنس هادی و تأثیر آن بر عملکرد کابل
هادی‌های اصلی در کابل‌های خودنگهدار اغلب از آلومینیوم یا مس انتخاب می‌شوند. آلومینیوم به دلیل سبکی، قیمت مناسب و هدایت الکتریکی خوب، محبوب‌ترین گزینه است، اما در پروژه‌هایی که نیاز به هدایت بالاتر و مقاومت مکانیکی بیشتر است، مس نیز کاربرد دارد. هادی مرکزی معمولاً از فولاد یا فولاد گالوانیزه بوده تا مقاومت کششی کابل را افزایش دهد و مانع از افتادگی کابل شود.
مواد عایق و پوشش حفاظتی
عایق‌های کابل‌های ABC معمولاً از جنس پلی‌اتیلن کراسلینک شده (XLPE) یا مشابه آن هستند که مقاومت بالایی در برابر شرایط محیطی مانند حرارت، رطوبت و اشعه UV دارند. این عایق‌ها از اتلاف انرژی و نفوذ رطوبت جلوگیری می‌کنند و موجب افزایش طول عمر کابل می‌شوند. علاوه بر این، روکش خارجی از پلیمرهای مقاوم ساخته شده که حفاظت مکانیکی و شیمیایی را تضمین می‌کند.
سطح مقطع هادی‌ها و تأثیر بر ظرفیت انتقال
سطح مقطع هادی‌های جریان به طور معمول بین ۱۶ تا ۷۰ میلی‌متر مربع انتخاب می‌شود که بسته به میزان بار مصرفی و طول مسیر تعیین می‌گردد. انتخاب بزرگ‌تر بودن سطح مقطع باعث کاهش افت ولتاژ و افزایش قابلیت تحمل جریان می‌شود، اما هزینه و وزن کابل را نیز افزایش می‌دهد. به عنوان قاعده کلی، برای مصارف خانگی معمولاً استفاده از سطح مقطع ۲۵ میلی‌متر مربع رایج است.
جدول مشخصات فنی کابل خودنگهدار فشار ضعیف
| ویژگی | شرح | گزینه‌های معمول |
|---|---|---|
| ولتاژ کاری | حداکثر ولتاژ مجاز برای عملکرد ایمن | تا ۶۰۰ ولت |
| جنس هادی جریان | جنس رسانای جریان برق | آلومینیوم، مس |
| جنس هادی نگهدار | هادی مرکزی تحمل بار مکانیکی | فولاد گالوانیزه |
| مواد عایق | عایق محافظ هادی‌ها | پلی‌اتیلن کراسلینک شده (XLPE) |
| سطح مقطع هادی | مساحت سطح مقطع هادی جریان | ۱۶، ۲۵، ۳۵، ۵۰، ۷۰ میلی‌متر مربع |
جدول اندازه‌ها و ویژگی‌های کلیدی کابل خودنگهدار فشار ضعیف
برای انتخاب صحیح کابل خودنگهدار فشار ضعیف، دانستن سایز و مشخصات فنی هر مدل ضروری است. این جدول شامل اندازه‌های معمول سطح مقطع هادی‌ها، جنس هادی‌ها، و ظرفیت حمل جریان است که بر اساس استانداردهای صنعتی و کاربردهای معمول تنظیم شده‌اند. به عنوان مثال، کابل با سطح مقطع ۲۵ میلی‌متر مربع یکی از پرکاربردترین نمونه‌ها در تأمین برق منازل و پروژه‌های مسکونی است.
مشخصات استاندارد هادی‌ها و عایق‌ها در انواع سایزها
معمولاً کابل‌های خودنگهدار فشار ضعیف دارای هادی آلومینیومی با عایق پلی‌اتیلن کراسلینک شده (XLPE) هستند که مقاومت الکتریکی مناسب و دوام بالایی در برابر شرایط محیطی دارند. هادی نگهدار از فولاد گالوانیزه است که استقامت مکانیکی کابل را تأمین می‌کند. سایزهای مختلف کابل با توجه به ظرفیت بار و فاصله بین تیرها انتخاب می‌شوند، تا افت ولتاژ به حداقل برسد و ایمنی در نصب حفظ شود.
جدول سایز و مشخصات فنی کابل‌های خودنگهدار فشار ضعیف
| سطح مقطع هادی (میلی‌متر مربع) | جنس هادی برق | جنس هادی نگهدار | حداکثر جریان مجاز (آمپر) | وزن تقریبی (کیلوگرم بر کیلومتر) |
|---|---|---|---|---|
| ۱۶ | آلومینیوم | فولاد گالوانیزه | ۷۰ | ۳۰۰ |
| ۲۵ | آلومینیوم | فولاد گالوانیزه | ۹۵ | ۴۲۰ |
| ۳۵ | آلومینیوم | فولاد گالوانیزه | ۱۲۰ | ۵۷۰ |
| ۵۰ | آلومینیوم | فولاد گالوانیزه | ۱۵۰ | ۷۲۰ |
| ۷۰ | آلومینیوم | فولاد گالوانیزه | ۱۹۰ | ۹۳۰ |
راهکارهای افزایش کارایی و دوام کابل با انتخاب سایز مناسب
انتخاب سایز مناسب کابل نه تنها ظرفیت جریان عبوری را تضمین می‌کند بلکه به کاهش افت ولتاژ در مسیر و افزایش عمر مفید کابل کمک می‌کند. برای مثال، استفاده از کابل با سطح مقطع کمتر از حد نیاز می‌تواند منجر به گرم شدن هادی، کاهش ایمنی و افزایش احتمال خرابی شود. در پروژه‌های بزرگ‌تر، انتخاب کابل با سطح مقطع بزرگ‌تر و استفاده از برندهای معتبر مانند پارس تکین که استانداردهای کیفی بالایی دارند، تضمین‌کننده عملکرد بهینه و دوام کابل است.
چالش‌های معمول هنگام خرید و نصب کابل خودنگهدار فشار ضعیف
یکی از اصلی‌ترین مشکلات در فرآیند خرید و نصب کابل‌های خودنگهدار، انتخاب محصول مناسب با توجه به شرایط پروژه است. انتخاب اشتباه می‌تواند منجر به مشکلاتی مانند افت ولتاژ، خرابی زودرس و هزینه‌های اضافی شود. همچنین نصب غیرحرفه‌ای یا عدم رعایت نکات فنی، عملکرد کابل را کاهش داده و ریسک ایمنی را افزایش می‌دهد.
مشاوره تخصصی و انتخاب محصول متناسب با نیاز شما
این کسب و کار با ارائه خدمات مشاوره‌ای تخصصی، به شما کمک می‌کند تا بهترین نوع کابل خودنگهدار فشار ضعیف را بر اساس نیازهای مصرفی، شرایط محیطی و بودجه پروژه انتخاب کنید. کارشناسان فروش با بررسی بار مصرفی، جنس هادی، سطح مقطع و شرایط نصب، مناسب‌ترین محصول را معرفی و تضمین می‌کنند که کارایی و ایمنی سیستم برق‌رسانی شما بهینه باقی بماند.
خدمات نصب و پشتیبانی فنی حرفه‌ای
تجهیزات با کیفیت به تنهایی کافی نیست؛ نصب صحیح و رعایت استانداردهای فنی برای عملکرد بهینه کابل ضروری است. تیم فنی این مرکز با دانش فنی و تجربه عملی در زمینه نصب کابل‌های ABC، فرآیند نصب را با دقت و سرعت بالا انجام می‌دهد. این خدمات شامل بررسی محل نصب، تعیین فاصله تیرها، اتصال صحیح هادی‌ها و تست نهایی است که ریسک خرابی و قطعی برق را به حداقل می‌رساند.
کنترل کیفیت و تضمین دوام کابل در پروژه
برای اطمینان از دوام و کارکرد طولانی مدت کابل، این کسب و کار تنها از کابل‌های استاندارد و دارای مجوزهای معتبر استفاده می‌کند. علاوه بر این، نظارت مداوم بر روند نصب و ارائه خدمات پس از فروش مانند بازدیدهای دوره‌ای و پاسخگویی به مشکلات احتمالی از جمله تعهدات این مرکز است که موجب رضایت مشتریان و حفظ کیفیت سیستم برق‌رسانی می‌شود.
نکات کلیدی برای همکاری موفق در پروژه‌های کابل خودنگهدار
- تعیین دقیق مشخصات فنی کابل با مشاوره کارشناسی
- انتخاب کابل‌های تولید برند معتبر مانند پارس تکین با ضمانت کیفیت
- برنامه‌ریزی دقیق مراحل نصب با تیم متخصص
- ارتباط مستمر در طول پروژه و ارائه گزارش‌های فنی
- خدمات پس از فروش و پشتیبانی کامل در دوره بهره‌برداری
جمع‌بندی نهایی: راهکار جامع برای شبکه‌های توزیع برق
کابل‌های خودنگهدار فشار ضعیف (ABC) با طراحی نوآورانه و ویژگی‌های منحصربه‌فرد خود، گام بزرگی در بهینه‌سازی شبکه‌های توزیع برق برداشته‌اند. این کابل‌ها با حذف نیاز به سیم نگهدار اضافی، نه تنها فرآیند نصب را ساده‌تر و سریع‌تر می‌کنند، بلکه با افزایش ایمنی عمومی، کاهش اتلاف انرژی و مقاومت بالا در برابر عوامل محیطی، به افزایش دوام و پایداری سیستم برق‌رسانی کمک شایانی می‌نمایند. از مناطق شهری پرتردد گرفته تا روستاهای دورافتاده با شرایط آب و هوایی چالش‌برانگیز، کابل‌های ABC راهکاری اقتصادی و کارآمد برای تأمین برق مشترکین به شمار می‌روند و در انواع تک‌فاز و سه‌فاز، متناسب با نیازهای مختلف، عرضه می‌شوند.
انتخاب صحیح کابل خودنگهدار با در نظر گرفتن عواملی نظیر جنس هادی، سطح مقطع، ولتاژ کاری و مواد عایقی، برای تضمین حداکثر کارایی و طول عمر سیستم ضروری است. همکاری با تولیدکنندگان معتبر و بهره‌گیری از خدمات مشاوره و نصب تخصصی، از اهمیت ویژه‌ای برخوردار است تا اطمینان حاصل شود که تمامی استانداردها رعایت شده و پروژه با بالاترین کیفیت به انجام می‌رسد. این رویکرد تضمین‌کننده بهره‌وری بلندمدت و امنیت شبکه برق‌رسانی خواهد بود.
برای اطمینان از انتخاب بهترین کابل خودنگهدار فشار ضعیف و بهره‌مندی از نصب حرفه‌ای و پشتیبانی جامع، تیم کارشناسان این کسب‌وکار آماده ارائه مشاوره‌های تخصصی و فنی به شما هستند. کافی است با ما تماس بگیرید تا با اطمینان کامل از کیفیت و دوام پروژه‌های خود، از یک شبکه برق‌رسانی ایمن و پایدار بهره‌مند شوید.
سؤالات متداول مشخصات فنی کابل خودنگهدار فشار ضعیف (ABC)
سؤال: تفاوت اصلی کابل خودنگهدار با کابل‌های هوایی سنتی چیست؟
پاسخ: کابل خودنگهدار دارای هادی‌های عایق‌دار است و نیازی به نگهدارنده‌های جداگانه ندارد. این ویژگی باعث افزایش ایمنی، کاهش اتلاف انرژی و نصب آسان‌تر می‌شود، در حالی که کابل‌های هوایی سنتی معمولاً بدون عایق هستند و به پایه‌ها و مقره‌های بیشتری نیاز دارند.
سؤال: چگونه می‌توانم سطح مقطع مناسب کابل خودنگهدار را برای پروژه‌ام انتخاب کنم؟
پاسخ: انتخاب سطح مقطع مناسب به عواملی مانند میزان بار مصرفی (آمپراژ)، طول مسیر کابل‌کشی و افت ولتاژ مجاز بستگی دارد. مشاوره با کارشناسان فنی برای محاسبه دقیق و جلوگیری از انتخاب اشتباه که می‌تواند منجر به گرم شدن کابل یا افت ولتاژ شود، ضروری است.
سؤال: آیا کابل‌های خودنگهدار در برابر سرقت کابل مقاوم‌تر هستند؟
پاسخ: بله، عایق‌بندی و ساختار یکپارچه کابل‌های خودنگهدار، دسترسی به هادی‌های برق را دشوارتر می‌کند و به این ترتیب، ریسک سرقت کابل و برق‌گرفتگی را به میزان قابل توجهی کاهش می‌دهد.
سؤال: طول عمر مفید کابل خودنگهدار فشار ضعیف چقدر است؟
پاسخ: با توجه به کیفیت بالای مواد عایقی مانند XLPE و روکش‌های مقاوم در برابر شرایط محیطی، کابل‌های خودنگهدار فشار ضعیف می‌توانند طول عمری بیش از ۳۰ سال داشته باشند، البته با رعایت اصول نصب صحیح و نگهداری مناسب.
