صفر تا صد بانک خازنی،تصور کنید در یک شهر بزرگ با هزاران مصرف‌کننده انرژی الکتریکی زندگی می‌کنید. هر کدام از این مصرف‌کننده‌ها، از یک لامپ کوچک گرفته تا یک کارخانه عظیم، به نوعی بار الکتریکی بر شبکه تحمیل می‌کنند. اما آیا می‌دانید که نوع این بار الکتریکی می‌تواند تاثیر قابل توجهی بر کارایی شبکه و هزینه‌های انرژی داشته باشد؟ بانک‌های خازنی، به عنوان راه حلی هوشمندانه، وارد عمل می‌شوند تا این بار نامتعادل را مدیریت کرده و مزایای بی‌شماری را برای صنایع، ساختمان‌ها و حتی شبکه‌های توزیع برق به ارمغان بیاورند.
اگر به دنبال اطلاعات بیشتری در این زمینه هستید، می‌توانید برای مشاوره و خرید محصولات به پارس تکین مراجعه کرده و از مشاوره رایگان بهره‌مند شوید. همچنین، با تماس با شماره 09121731018 می‌توانید از قیمت‌های به‌روز و پیشنهادات ویژه ما بهره‌مند گردید.
برای مشاوره در واتساپ و خرید انواع کابل همین جا کلیک کنید.

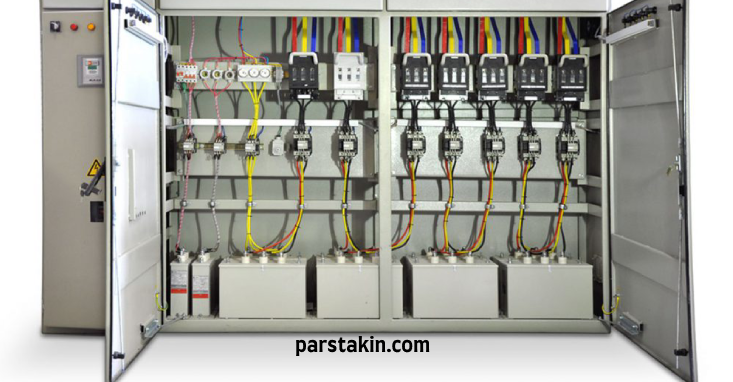

بانک خازنی چیست و چگونه کار می‌کند؟
بانک خازنی مجموعه‌ای از خازن‌ها است که به صورت موازی یا سری به یکدیگر متصل شده‌اند و به منظور بهبود ضریب توان در سیستم‌های الکتریکی مورد استفاده قرار می‌گیرند. ضریب توان، معیاری است که نشان می‌دهد چه مقدار از توان ظاهری (ولتاژ در جریان) واقعاً برای انجام کار مفید استفاده می‌شود. بارهای القایی مانند موتورها و ترانسفورماتورها، جریان را نسبت به ولتاژ عقب می‌اندازند و باعث کاهش ضریب توان می‌شوند. بانک‌های خازنی با تولید توان راکتیو، این اختلاف فاز را جبران کرده و ضریب توان را به مقدار ایده‌آل نزدیک می‌کنند.
مفهوم توان راکتیو و نقش خازن‌ها
برای درک بهتر عملکرد بانک‌های خازنی، لازم است با مفهوم توان راکتیو آشنا شویم. توان الکتریکی از دو بخش تشکیل شده است: توان اکتیو (P) که توان واقعی مصرفی برای انجام کار است و توان راکتیو (Q) که برای ایجاد میدان‌های مغناطیسی در تجهیزات القایی مورد نیاز است اما کار مفیدی انجام نمی‌دهد. خازن‌ها، بر خلاف بارهای القایی، جریان را نسبت به ولتاژ پیش می‌اندازند و بدین ترتیب، می‌توانند توان راکتیو مورد نیاز بارهای القایی را تامین کرده و از تحمیل بار اضافی به شبکه جلوگیری کنند.
چرا استفاده از بانک خازنی ضروری است؟
استفاده از بانک‌های خازنی مزایای متعددی را به همراه دارد که هم از دیدگاه اقتصادی و هم از نظر فنی حائز اهمیت هستند.
کاهش هزینه‌های انرژی
یکی از مهم‌ترین مزایای استفاده از بانک خازنی، کاهش هزینه‌های انرژی است. شرکت‌های توزیع برق معمولاً برای مصرف توان راکتیو بیش از حد جریمه اعمال می‌کنند. با بهبود ضریب توان توسط بانک‌های خازنی، میزان توان راکتیو مصرفی از شبکه کاهش یافته و در نتیجه، صورتحساب برق به طور قابل توجهی کاهش می‌یابد.
افزایش ظرفیت سیستم و کاهش تلفات
با بهبود ضریب توان، جریان عبوری از خطوط انتقال و توزیع کاهش می‌یابد. این امر منجر به کاهش تلفات توان در کابل‌ها و ترانسفورماتورها شده و ظرفیت سیستم را برای تامین بارهای بیشتر آزاد می‌کند. به عبارت دیگر، بدون نیاز به ارتقاء تجهیزات، می‌توان بار بیشتری را به شبکه متصل کرد.
بهبود ولتاژ و پایداری سیستم
افت ولتاژ در سیستم‌های الکتریکی، به ویژه در انتهای خطوط طولانی یا در حضور بارهای سنگین القایی، یک مشکل رایج است. بانک‌های خازنی با تزریق توان راکتیو به شبکه، به تثبیت و بهبود سطح ولتاژ کمک می‌کنند و از عملکرد نامناسب تجهیزات حساس جلوگیری می‌کنند. این امر به افزایش پایداری کلی سیستم الکتریکی منجر می‌شود.
کاهش بار ترانسفورماتورها و ژنراتورها
بارهای القایی، علاوه بر توان اکتیو، توان راکتیو نیز از ترانسفورماتورها و ژنراتورها دریافت می‌کنند. استفاده از بانک‌های خازنی در نزدیکی این بارها، نیاز آن‌ها به توان راکتیو از منابع اصلی را کاهش داده و در نتیجه، بار روی ترانسفورماتورها و ژنراتورها سبک‌تر می‌شود. این امر می‌تواند عمر مفید این تجهیزات را افزایش دهد.
انواع بانک‌های خازنی و کاربردهای آن‌ها
بانک‌های خازنی بر اساس نوع کاربرد، ولتاژ، نحوه کنترل و اتصال، انواع مختلفی دارند.
بانک‌های خازنی ثابت
این نوع بانک‌های خازنی دارای ظرفیت خازنی ثابت هستند و معمولاً برای جبران توان راکتیو بارهای با بار ثابت یا با تغییرات کم مورد استفاده قرار می‌گیرند. نصب آن‌ها ساده است و معمولاً در پست‌های فشار ضعیف و متوسط، و همچنین در نزدیکی بارهای بزرگ القایی مانند موتورهای صنعتی به کار می‌روند.
بانک‌های خازنی اتوماتیک (قابل تنظیم)
بانک‌های خازنی اتوماتیک از چندین پله خازنی با ظرفیت‌های مختلف تشکیل شده‌اند و توسط یک رگولاتور ضریب توان کنترل می‌شوند. این رگولاتور به طور مداوم ضریب توان سیستم را اندازه‌گیری کرده و با وصل یا قطع کردن پله‌های خازنی، ضریب توان را در محدوده مطلوب حفظ می‌کند. این نوع بانک‌ها برای بارهایی با تغییرات زیاد مناسب هستند و در تابلوهای توزیع اصلی کارخانه‌ها، بیمارستان‌ها و ساختمان‌های تجاری بزرگ کاربرد دارند.
رگولاتور ضریب توان: مغز متفکر بانک خازنی اتوماتیک
رگولاتور ضریب توان، نقش کلیدی در عملکرد بانک‌های خازنی اتوماتیک ایفا می‌کند. این دستگاه با اندازه‌گیری جریان و ولتاژ سیستم، ضریب توان فعلی را محاسبه کرده و آن را با مقدار تنظیم شده مقایسه می‌کند. در صورت انحراف ضریب توان از مقدار مطلوب، رگولاتور فرمان وصل یا قطع پله‌های خازنی را صادر می‌کند تا ضریب توان به محدوده مورد نظر بازگردد.
بانک‌های خازنی فشار قوی
این نوع بانک‌های خازنی برای استفاده در شبکه‌های انتقال و توزیع برق در سطوح ولتاژ بالا طراحی شده‌اند. آن‌ها معمولاً در پست‌های انتقال و فوق توزیع نصب می‌شوند و نقش مهمی در پایداری و بهبود کیفیت توان در کل شبکه ایفا می‌کنند. طراحی و حفاظت این بانک‌ها به دلیل سطح ولتاژ بالا، پیچیده‌تر است.
بانک‌های خازنی فیلتر هارمونیک
در سیستم‌های الکتریکی مدرن، بارهای غیرخطی مانند درایوهای سرعت متغیر، یکسوکننده‌ها و منابع تغذیه سوئیچینگ، هارمونیک‌هایی را به شبکه تزریق می‌کنند که می‌توانند باعث بروز مشکلات مختلفی شوند. بانک‌های خازنی فیلتر هارمونیک، علاوه بر بهبود ضریب توان، با فیلتر کردن این هارمونیک‌ها، کیفیت توان را به طور چشمگیری ارتقا می‌دهند. این بانک‌ها از ترکیب خازن‌ها با سلف‌ها تشکیل شده‌اند و به طور خاص برای حذف فرکانس‌های هارمونیکی خاص طراحی می‌شوند.
مراحل انتخاب و نصب بانک خازنی
انتخاب و نصب صحیح بانک خازنی نیازمند بررسی دقیق شرایط سیستم الکتریکی و نیازهای بار است.
تعیین نیاز به توان راکتیو
اولین قدم در انتخاب بانک خازنی، تعیین میزان توان راکتیوی است که باید جبران شود تا ضریب توان به مقدار مطلوب برسد. این کار معمولاً با اندازه‌گیری ضریب توان فعلی سیستم و محاسبه توان راکتیو مورد نیاز بر اساس بارها و استانداردهای موجود انجام می‌شود.
انتخاب نوع و ظرفیت مناسب بانک خازنی
پس از تعیین میزان توان راکتیو مورد نیاز، باید نوع بانک خازنی (ثابت یا اتوماتیک) و ظرفیت آن بر اساس نوع بارها، تغییرات بار و سطح ولتاژ سیستم انتخاب شود. در سیستم‌هایی با بارهای متغیر، استفاده از بانک‌های خازنی اتوماتیک با ظرفیت مناسب توصیه می‌شود.
ملاحظات فنی در نصب بانک خازنی
نصب بانک خازنی باید مطابق با استانداردهای ایمنی و دستورالعمل‌های سازنده انجام شود. محل نصب باید دارای تهویه مناسب بوده و از گرد و غبار و رطوبت محافظت شود. همچنین، باید از کابل‌ها و تجهیزات حفاظتی مناسب با ظرفیت بانک خازنی استفاده شود.
حفاظت بانک‌های خازنی
حفاظت بانک‌های خازنی در برابر اضافه جریان، اضافه ولتاژ و سایر خطاها از اهمیت بالایی برخوردار است. استفاده از فیوزهای مناسب، بریکرها و رله‌های حفاظتی می‌تواند از آسیب دیدن بانک خازنی و بروز حوادث جلوگیری کند.
نگهداری و بازرسی دوره‌ای بانک‌های خازنی
برای اطمینان از عملکرد صحیح و طول عمر بانک‌های خازنی، نگهداری و بازرسی دوره‌ای آن‌ها ضروری است.
بازرسی‌های بصری و تست‌های دوره‌ای
بازرسی‌های بصری شامل بررسی وضعیت ظاهری خازن‌ها، اتصالات و تجهیزات حفاظتی است. تست‌های دوره‌ای نیز شامل اندازه‌گیری ظرفیت خازن‌ها، جریان نشتی و عملکرد رگولاتور ضریب توان می‌شود.
اقدامات پیشگیرانه و رفع عیوب احتمالی
با انجام بازرسی‌های منظم و شناسایی زودهنگام عیوب احتمالی، می‌توان از بروز مشکلات جدی‌تر جلوگیری کرده و عمر مفید بانک خازنی را افزایش داد. اقداماتی مانند تمیز کردن خازن‌ها، محکم کردن اتصالات و تعویض قطعات فرسوده می‌تواند در این راستا موثر باشد.
سخن پایانی صفر تا صد بانک خازنی
بانک‌های خازنی، به عنوان یک راهکار کارآمد و مقرون به صرفه، نقش حیاتی در بهبود کیفیت توان، کاهش هزینه‌های انرژی و افزایش پایداری سیستم‌های الکتریکی ایفا می‌کنند. درک صحیح عملکرد، انواع و نحوه انتخاب و نگهداری آن‌ها، برای بهره‌مندی کامل از مزایای این تجهیزات ضروری است. با سرمایه‌گذاری هوشمندانه در بانک‌های خازنی، می‌توان گامی موثر در جهت بهینه‌سازی مصرف انرژی و کاهش اثرات زیست‌محیطی برداشت.
