انواع شماره سیم، در دنیای پیچیده و پویای امروز، سیم‌ها نقش حیاتی در انتقال انرژی الکتریکی و داده‌ها ایفا می‌کنند. از روشنایی منازل گرفته تا عملکرد صنایع بزرگ، همه چیز به این رشته‌های به ظاهر ساده وابسته است. اما آیا می‌دانید که تنوع “انواع شماره سیم” بسیار گسترده است و انتخاب نادرست می‌تواند منجر به مشکلات جدی شود؟ این مقاله جامع به شما کمک می‌کند تا با درک کامل انواع مختلف شماره سیم، انتخابی هوشمندانه و متناسب با نیاز خود داشته باشید. ما در این راهنما، به بررسی دقیق ویژگی‌ها، کاربردها و استانداردهای مربوط به انواع مختلف سیم خواهیم پرداخت تا شما را در این مسیر یاری کنیم.
اگر به دنبال اطلاعات بیشتری در این زمینه هستید، می‌توانید برای مشاوره و خرید محصولات به پارس تکین مراجعه کرده و از مشاوره رایگان بهره‌مند شوید. همچنین، با تماس با شماره 09121731018 می‌توانید از قیمت‌های به‌روز و پیشنهادات ویژه ما بهره‌مند گردید.
برای مشاوره در واتساپ و خرید انواع کابل همین جا کلیک کنید.

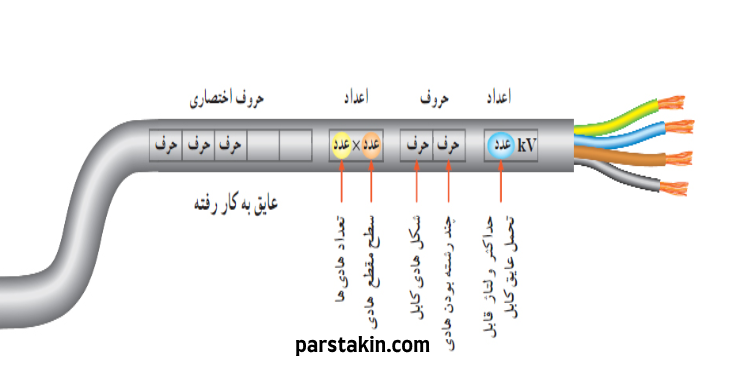

درک مفهوم شماره سیم و اهمیت آن
شماره سیم در واقع یک شناسه استاندارد است که ویژگی‌های کلیدی یک سیم الکتریکی را مشخص می‌کند. این شماره‌گذاری معمولاً شامل اطلاعاتی نظیر جنس و قطر هادی، نوع عایق، ولتاژ نامی و کاربردهای خاص سیم می‌شود. درک صحیح این شماره‌ها برای انتخاب سیم مناسب جهت کاربردهای مختلف از اهمیت بالایی برخوردار است. انتخاب سیم با شماره نامناسب می‌تواند منجر به خطراتی نظیر گرمای بیش از حد، اتصال کوتاه و حتی آتش‌سوزی شود. بنابراین، آشنایی با “انواع شماره سیم” و نحوه تفسیر آن‌ها برای هر فردی که با تاسیسات الکتریکی سروکار دارد، ضروری است.
عوامل کلیدی در تعیین شماره سیم
انتخاب شماره سیم مناسب به عوامل متعددی بستگی دارد که در صورت نادیده گرفتن هر یک، ممکن است عملکرد سیستم الکتریکی دچار اختلال شود. برخی از مهم‌ترین این عوامل عبارتند از:
جریان الکتریکی مورد نیاز (Amperage)
میزان جریانی که قرار است از سیم عبور کند، مهم‌ترین عامل در تعیین قطر سیم است. هرچه جریان بیشتر باشد، سیم با قطر بزرگتری مورد نیاز است تا از گرم شدن بیش از حد و افت ولتاژ جلوگیری شود. استانداردهای مشخصی برای حداکثر جریان مجاز برای هر قطر سیم وجود دارد که باید به دقت رعایت شود.
طول مسیر سیم‌کشی (Circuit Length)
طول مسیری که سیم در آن امتداد می‌یابد نیز بر انتخاب شماره سیم تاثیرگذار است. در مدارهای طولانی، حتی با جریان کم، افت ولتاژ می‌تواند قابل توجه باشد. برای جبران این افت، ممکن است نیاز به استفاده از سیم با قطر بزرگتر باشد.
شرایط محیطی (Environmental Conditions)
محیطی که سیم در آن نصب می‌شود نیز در انتخاب نوع و شماره سیم موثر است. عواملی نظیر دما، رطوبت، وجود مواد شیمیایی خورنده و قرار گرفتن در معرض نور مستقیم خورشید می‌توانند بر طول عمر و عملکرد سیم تاثیر بگذارند و نیاز به استفاده از عایق‌ها و روکش‌های خاص را ایجاب کنند.
استانداردهای ملی و بین‌المللی (National and International Standards)
رعایت استانداردهای مربوط به سیم‌کشی و انتخاب سیم از اهمیت قانونی و ایمنی برخوردار است. این استانداردها معمولاً توسط سازمان‌های معتبر تدوین می‌شوند و مشخصات فنی و ایمنی لازم برای انواع سیم‌ها را تعیین می‌کنند.
دسته‌بندی اصلی انواع شماره سیم بر اساس کاربرد
سیم‌ها بر اساس کاربردهای مختلفی که دارند، در دسته‌های گوناگونی قرار می‌گیرند. شناخت این دسته‌بندی به شما کمک می‌کند تا به سرعت سیم مورد نظر خود را پیدا کنید.
سیم‌های ساختمانی (Building Wires)
این نوع سیم‌ها به طور گسترده در سیم‌کشی ساختمان‌های مسکونی، تجاری و صنعتی مورد استفاده قرار می‌گیرند. آن‌ها معمولاً دارای عایق PVC هستند و در اندازه‌ها و رنگ‌های مختلف برای کاربردهای گوناگون مانند روشنایی، پریزها و مدارهای انشعابی در دسترس هستند.
سیم مفتولی (Solid Core Wire)
سیم‌های مفتولی از یک رشته هادی جامد تشکیل شده‌اند. این نوع سیم‌ها برای سیم‌کشی ثابت در داخل دیوارها و لوله‌ها مناسب هستند و به دلیل استحکام مکانیکی بالا، اتصال مطمئنی را فراهم می‌کنند.
سیم افشان (Stranded Wire)
سیم‌های افشان از تعداد زیادی رشته نازک هادی تشکیل شده‌اند که به هم تابیده شده‌اند. این نوع سیم‌ها انعطاف‌پذیری بیشتری نسبت به سیم‌های مفتولی دارند و برای کاربردهایی که نیاز به حرکت یا لرزش دارند، مانند اتصال تجهیزات متحرک، مناسب‌تر هستند.
سیم نیمه افشان (Semi-Solid Core Wire)
این نوع سیم‌ها ترکیبی از ویژگی‌های سیم مفتولی و افشان را دارند. آن‌ها از چند رشته ضخیم‌تر تشکیل شده‌اند و انعطاف‌پذیری بیشتری نسبت به سیم مفتولی دارند اما نه به اندازه سیم افشان.
سیم‌های صنعتی (Industrial Wires)
سیم‌های صنعتی برای استفاده در محیط‌های صنعتی و کارخانه‌ها طراحی شده‌اند و معمولاً دارای مقاومت بالاتری در برابر شرایط سخت محیطی، مواد شیمیایی و دماهای بالا هستند.
سیم‌های کنترل (Control Cables)
این نوع سیم‌ها برای انتقال سیگنال‌های کنترلی و داده‌ها در سیستم‌های اتوماسیون صنعتی، تابلوهای فرمان و مدارهای اندازه‌گیری استفاده می‌شوند. آن‌ها معمولاً دارای تعداد زیادی رشته با عایق‌های رنگی مختلف هستند.
سیم‌های قدرت (Power Cables)
سیم‌های قدرت برای انتقال جریان‌های بالا در تاسیسات صنعتی و نیروگاه‌ها مورد استفاده قرار می‌گیرند. آن‌ها دارای هادی‌های ضخیم و عایق‌های مقاوم هستند تا بتوانند ولتاژ و جریان‌های بالا را تحمل کنند.
سیم‌های ابزار دقیق (Instrumentation Cables)
این نوع سیم‌ها برای انتقال سیگنال‌های دقیق و حساس در سیستم‌های اندازه‌گیری و کنترل دقیق مورد استفاده قرار می‌گیرند. آن‌ها معمولاً دارای شیلد برای محافظت در برابر تداخلات الکترومغناطیسی هستند.
سیم‌های تلفن (Telephone Wires)
این سیم‌ها برای اتصال خطوط تلفن ثابت استفاده می‌شوند و معمولاً دارای تعداد کمی زوج سیم هستند.
معرفی استانداردهای شماره‌گذاری سیم (Wire Gauge Standards)
برای یکسان‌سازی و سهولت در انتخاب سیم، استانداردهای مختلفی برای شماره‌گذاری سیم در سراسر جهان وجود دارد. یکی از رایج‌ترین این استانداردها، سیستم American Wire Gauge (AWG) است که در آمریکای شمالی و برخی دیگر از کشورها استفاده می‌شود.
سیستم American Wire Gauge (AWG)
در سیستم AWG، هرچه عدد گیج کوچکتر باشد، قطر سیم بزرگتر و در نتیجه ظرفیت جریان‌دهی آن بیشتر است. برای مثال، یک سیم AWG 12 قطر بیشتری نسبت به یک سیم AWG 14 دارد و می‌تواند جریان بیشتری را تحمل کند. این سیستم به طور گسترده در صنعت برق برای تعیین قطر سیم‌های مسی و آلومینیومی استفاده می‌شود.
جدول AWG و مشخصات آن
| AWG | قطر اسمی (اینچ) | قطر اسمی (میلی‌متر) | حداکثر جریان مجاز (آمپر) برای انتقال قدرت* |
| 10 | 0.1019 | 2.59 | 30 |
| 12 | 0.0808 | 2.05 | 20 |
| 14 | 0.0641 | 1.63 | 15 |
| 16 | 0.0508 | 1.29 | 10 |
| 18 | 0.0403 | 1.02 | 7 |
* توجه: حداکثر جریان مجاز به عوامل مختلفی مانند نوع عایق، دمای محیط و نحوه نصب بستگی دارد و این مقادیر تقریبی هستند.
سایر استانداردهای شماره‌گذاری سیم
علاوه بر AWG، استانداردهای دیگری نیز در نقاط مختلف جهان استفاده می‌شوند. برای مثال، در اروپا و بسیاری از کشورهای دیگر، سیستم اندازه‌گیری بر اساس سطح مقطع هادی بر حسب میلی‌متر مربع (mm²) رایج است. در این سیستم، هرچه عدد سطح مقطع بزرگتر باشد، قطر سیم نیز بیشتر و ظرفیت جریان‌دهی آن بالاتر است.
نکات مهم در انتخاب و استفاده از شماره سیم مناسب
انتخاب و استفاده صحیح از شماره سیم مناسب، علاوه بر تضمین عملکرد ایمن و مطمئن سیستم الکتریکی، می‌تواند از بروز هزینه‌های اضافی و خطرات احتمالی جلوگیری کند.
توجه به جداول استاندارد جریان مجاز
همیشه قبل از انتخاب سیم، به جداول استاندارد جریان مجاز برای هر شماره سیم مراجعه کنید و اطمینان حاصل نمایید که سیم انتخابی قادر به تحمل حداکثر جریان مورد نیاز مدار است.
در نظر گرفتن افت ولتاژ در مدارهای طولانی
در مدارهای با طول زیاد، افت ولتاژ می‌تواند قابل توجه باشد. برای جلوگیری از این مشکل، ممکن است نیاز به استفاده از سیم با قطر بزرگتر یا کاهش طول مسیر سیم‌کشی باشد.
رعایت استانداردهای رنگ‌بندی سیم‌ها
در بسیاری از کشورها، استانداردهای رنگ‌بندی مشخصی برای سیم‌های مختلف (مانند فاز، نول و ارت) وجود دارد که رعایت آن‌ها برای ایمنی و سهولت در عیب‌یابی ضروری است.
سخن پایانی
انتخاب صحیح انواع شماره سیم یک تصمیم حیاتی در هر پروژه الکتریکی است. با درک مفاهیم اساسی، عوامل موثر در انتخاب، دسته‌بندی‌های مختلف سیم و استانداردهای شماره‌گذاری، می‌توانید با اطمینان بیشتری سیم مناسب برای نیاز خود را انتخاب کنید. همواره به یاد داشته باشید که ایمنی در تاسیسات الکتریکی حرف اول را می‌زند و انتخاب درست سیم، گامی مهم در جهت تضمین این ایمنی است. برای کسب اطلاعات بیشتر و مشاوره تخصصی، می‌توانید با کارشناسان ما در پارس تکین تماس بگیرید.
